產品說明:
電磁流量計用于測量酸、堿、鹽等強腐蝕性液體及泥漿、紙漿、化工原料、海水等均勻的液固兩相流體的體積流量；適用于化工、鋼鐵、煤炭、給排水、造紙、食品、醫藥、紡織印染等工業領域。
;超高壓設計專門用于石油勘探，地質等高壓條件下的測量。

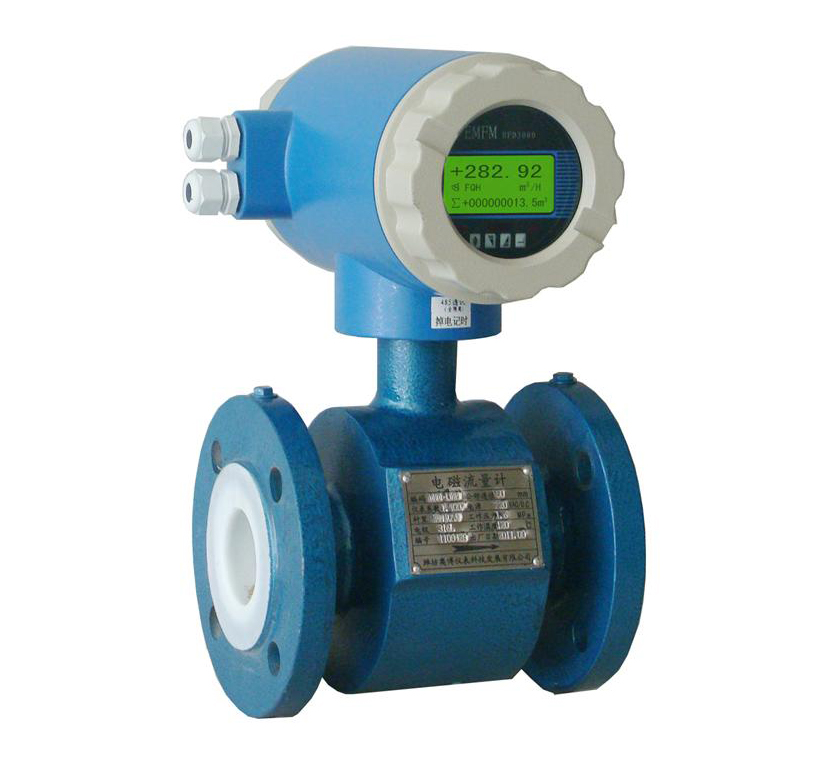

CN311A 型為一體式結構；
CN311B 型為分體式安裝；
選型說明 口徑的選擇
·測量管內壁光滑、無阻流件，無壓損
·***要求被測流體電導率大于 5 μ s/cm ，除了有機溶液和蒸餾水，其余液體及液固兩相流體均能滿足測量條件
·測量結果與液體的壓力、溫度、密度、粘度、電導率等物理參數基本無關，不受環境影響，所以測量精度高、工作穩定可靠
·優良的耐腐蝕、耐磨損性能
·量程比大，尤其適用于在流量變化幅度較大的場合
·帶金屬襯網的 FEP 內襯可用于負壓管道
·具有正 / 反雙向流量測量功能
電磁流量計的測量精度與被測流量、流速大小有關，在低流速情況下，電磁流量計的示值誤差較大，因此在選擇流量計口徑時，選擇口徑比工藝管道較小的流量計以提高電磁流量計測量管內的介質流速，將有助于提高流量測量精度。
瞬時體積流量是流速和傳感器口徑的函數，流量計口徑、流速與流量關系曲線圖表
明某一口徑電磁流量計可以測量的測量范圍，同時給出適合測量某給定流量的幾種傳感器口徑規格。
1 、傳感器通常選用與工藝管道相同的口徑，這樣安裝方便，但前提是管內流速應在 0.1m/s ～ 12m/s 之間。
2 、當流速偏低，工藝流量又穩定或者從價格考慮，可以選擇傳感器口徑小于工藝管道口徑。
3 、加裝異徑管道會產生壓力損失，應選擇異徑管的中心錐角α不大于 150,越小越好。
接地環的選擇
若選用聚四氟乙烯襯里，則宜選用接地環作保護環 (DN250 以下的流量計，儀表本身帶有 ) 。
若連接儀表的管道（相對于被測介質）是絕緣的，則一定要選用接地環。
選用接地環材質應與被測介質的腐蝕性相適應。
安裝建議
·測量管在任何時刻須***完全注滿介質
·工藝管段長度：
入口直線管段***少 5 × DN 長
出口直線管段***少 3 × DN 長
·不能裝在管道走向***高點及流體向下走向段
·可以水平安裝或垂直向上
·不在傳感器上游安裝控制閥和切斷閥
·不能在泵抽吸側安裝傳感器
